TR-75R (đỏ) và TR-75B (đen) là bảng điều khiển báo cháy địa chỉ thông minh (FACP). TR-75 có một vòng lặp mạch đơn (SLC) để kết nối các máy dò có thể định địa chỉ, có thể hỗ trợ 75 cảm biến và mô-đun TRIGA trên mỗi vòng lặp. Đối với thiết bị TRIGA tổng công suất điểm tối đa lên tới 150 điểm trên mỗi bảng.

TR-75 có khả năng kết nối lên tới 32 bảng. Hệ thống có hai chế độ hoạt động, nhiều tấm bao phủ một tòa nhà lớn hơn hoặc nhiều tòa nhà độc lập. Để các bảng mạng cùng nhau sử dụng thẻ giao diện mạng TR-NIC. Kết nối bảng điều khiển dây đồng hoặc cáp quang có thể được sử dụng trong cùng một hệ thống nối mạng.

TR-75 hỗ trợ nhiều loại thiết bị, bao gồm TR-RD2R, bộ thông báo từ xa TR-RD1R, mô-đun giao diện máy in nối tiếp/song song TR-5824 (để in báo cáo hệ thống), mô-đun nguồn TR-RPS1 và thiết bị không dây TRIGA SWIFT.

VẬT LÝ

• Kích thước tổng thể: 15,12”H x 12,71”W x 3,33” D
• Trọng lượng vận chuyển: 15 lbs. Màu sắc: Đỏ hoặc đen

VỀ MÔI TRƯỜNG

• Nhiệt độ hoạt động: 32°F đến 120°F (0°C đến 49°C)
• Độ ẩm: 0 đến 93% độ ẩm tương đối (không ngưng tụ)

ĐIỆN

• TR-75 AC chính: 240 VAC @ 60 Hz, Tổng 1A
• Tổng tải phụ kiện: 2,5A @ 27,4VDC - giới hạn nguồn
• Dòng điện chờ: 165mA Dòng báo động: 310mA
• Dung lượng sạc pin: 7 đến 35AH
• Kích thước pin: tối đa 7AH. được phép trong tủ bảng điều khiển.
• Pin dung lượng lớn hơn có thể được đặt trong tủ phụ kiện RBB.

THÔNG TIN ĐẶT HÀNG

• TR-75R: Trung tâm báo cháy thông minh. Tủ màu đỏ.
• TR-75B: Tủ đen báo cháy thông minh.

PHỤ KIỆN SBUS

• Bộ báo tín hiệu từ xa

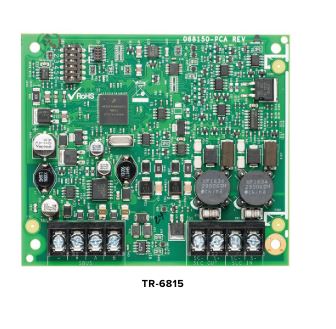

• TR-6815: Bộ mở rộng mạch đường tín hiệu (SLC)
• TR-RPSI: Nguồn điện

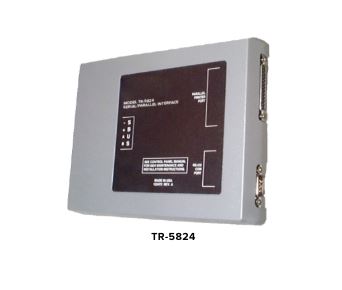

• TR-5824: Mô-đun nối tiếp/song song
• TR-5880: Mô-đun I/O LED
• TR-5865-3 hoặc TR-5865-4: Thông báo LED
• TR-5883: Giao diện chuyển tiếp

PHỤ KIỆN M I S C ELLANEOUS

• HFSS: Bộ phần mềm. Cung cấp lập trình, tải lên/tải xuống và báo cáo sự kiện.
• RBB: Tủ hộp pin điều khiển từ xa. Sử dụng cho ắc quy dự phòng lên tới 35AH.
• Kích thước: 16"W x 10"H x 6"D

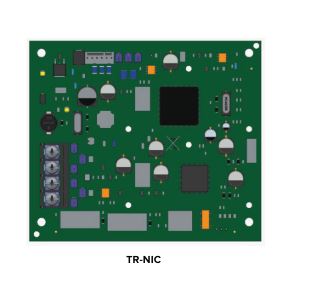

• TR-NIC: Thẻ giao diện mạng
• TR-FML: Thẻ quang đa chế độ
• TR-FSL: Thẻ quang đơn chế độ
