Trong các hệ thống phòng cháy chữa cháy hiện đại, máy bơm chữa cháy đóng vai trò đặc biệt quan trọng trong việc cung cấp nước cho hệ thống sprinkler, họng nước chữa cháy và các hệ thống chữa cháy bằng nước khác. Tuy nhiên, việc lắp đặt máy bơm chữa cháy đơn thuần là chưa đủ. Để đảm bảo khả năng giám sát liên tục và xử lý sự cố kịp thời, các tín hiệu hoạt động của máy bơm cần được kết nối với trung tâm báo cháy.

Thông qua việc tích hợp này, trung tâm báo cháy không chỉ thực hiện chức năng cảnh báo cháy mà còn trở thành hệ thống giám sát tổng thể đối với các thiết bị chữa cháy quan trọng. Người vận hành có thể theo dõi trạng thái hoạt động của máy bơm, phát hiện các sự cố bất thường và nhanh chóng đưa ra biện pháp xử lý khi cần thiết.

Đối với các công trình như nhà máy, trung tâm thương mại, bệnh viện, khách sạn, chung cư cao tầng và kho hàng, việc kết nối tín hiệu máy bơm chữa cháy với trung tâm báo cháy hiện nay là yêu cầu phổ biến trong thiết kế hệ thống PCCC.

Vai trò của máy bơm chữa cháy trong hệ thống PCCC

Máy bơm chữa cháy có nhiệm vụ duy trì và cung cấp áp lực nước cho hệ thống chữa cháy.

Khi xảy ra cháy và đầu phun sprinkler hoặc họng nước chữa cháy được kích hoạt, máy bơm sẽ vận hành để đảm bảo lưu lượng và áp suất nước đáp ứng yêu cầu chữa cháy.

Thông thường một hệ thống chữa cháy bằng nước sẽ bao gồm bơm chính, bơm dự phòng và bơm bù áp.

Tất cả các thiết bị này đều cần được giám sát nhằm đảm bảo luôn trong trạng thái sẵn sàng hoạt động.

Mục đích kết nối tín hiệu với trung tâm báo cháy

Việc kết nối tín hiệu giúp trung tâm báo cháy theo dõi trạng thái vận hành của hệ thống bơm.

Khi bơm khởi động, dừng hoạt động hoặc gặp sự cố, trung tâm sẽ ghi nhận và hiển thị thông tin tương ứng.

Nhờ đó, nhân viên vận hành có thể phát hiện nhanh các bất thường và xử lý trước khi ảnh hưởng đến khả năng chữa cháy của công trình.

Ngoài ra, các tín hiệu này còn có thể được truyền về phòng điều khiển trung tâm hoặc hệ thống quản lý tòa nhà.

Các tín hiệu thường được giám sát

Trong hệ thống PCCC, nhiều tín hiệu từ tủ điều khiển máy bơm có thể được đưa về trung tâm báo cháy.

Tín hiệu bơm chính đang hoạt động.

Tín hiệu bơm dự phòng đang hoạt động.

Tín hiệu bơm bù áp đang hoạt động.

Tín hiệu bơm gặp sự cố.

Tín hiệu mất nguồn điện.

Tín hiệu chuyển sang chế độ bằng tay.

Tín hiệu chuyển sang chế độ tự động.

Tín hiệu áp lực thấp kích hoạt bơm.

Tùy theo yêu cầu thiết kế và tiêu chuẩn áp dụng, số lượng tín hiệu giám sát có thể khác nhau.

Nguyên lý kết nối tín hiệu

Hầu hết các tủ điều khiển máy bơm chữa cháy đều được trang bị các tiếp điểm khô để xuất tín hiệu trạng thái.

Các tiếp điểm này sẽ thay đổi trạng thái khi bơm hoạt động hoặc phát sinh lỗi.

Trung tâm báo cháy sẽ nhận các tín hiệu này thông qua module giám sát.

Khi tiếp điểm thay đổi, module sẽ gửi thông tin về trung tâm báo cháy để hiển thị trạng thái tương ứng.

Đây là phương pháp kết nối phổ biến nhất hiện nay.

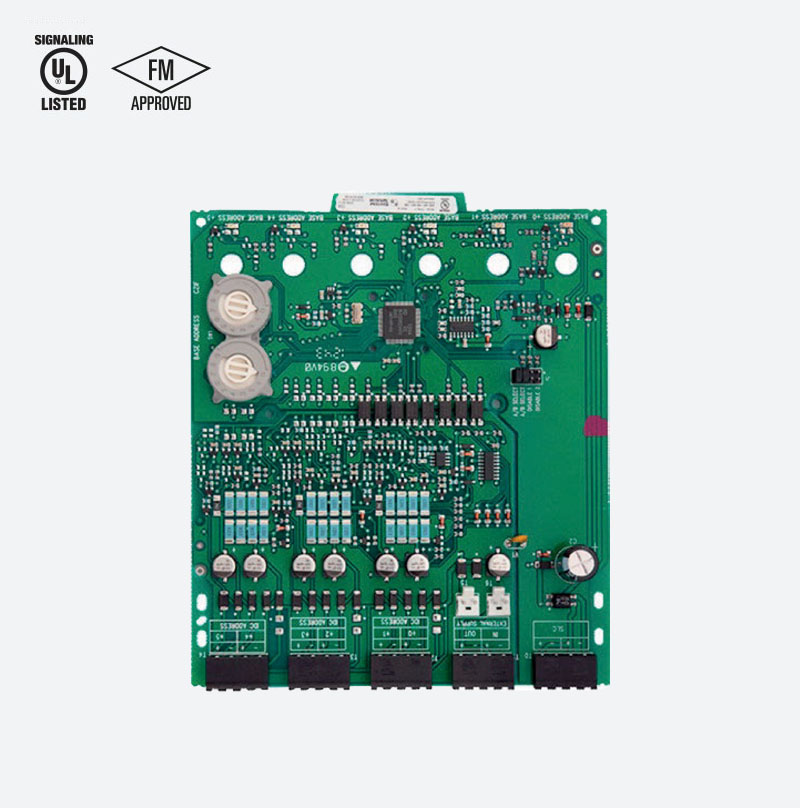

Vai trò của module giám sát

Module giám sát là thiết bị trung gian giữa hệ thống báo cháy và tủ điều khiển máy bơm.

Module có nhiệm vụ theo dõi trạng thái đóng hoặc mở của các tiếp điểm tín hiệu.

Khi tiếp điểm thay đổi, module sẽ chuyển đổi thông tin thành dữ liệu địa chỉ và truyền về trung tâm báo cháy.

Nhờ đó, người vận hành có thể xác định chính xác tín hiệu nào đang được kích hoạt.

Trong hệ thống báo cháy địa chỉ, mỗi tín hiệu từ máy bơm thường được gán một địa chỉ riêng biệt.

Lựa chọn vị trí lắp đặt module

Module giám sát thường được lắp đặt gần tủ điều khiển máy bơm để giảm chiều dài dây tín hiệu.

Điều này giúp giảm suy hao tín hiệu và thuận lợi cho công tác bảo trì.

Trong nhiều dự án, module được lắp bên trong tủ giao tiếp hoặc trong hộp kỹ thuật đặt cạnh tủ bơm.

Việc bố trí hợp lý giúp nâng cao độ ổn định của hệ thống.

Kết nối tín hiệu hoạt động của bơm

Một trong những tín hiệu quan trọng nhất là tín hiệu bơm đang chạy.

Khi động cơ bơm khởi động, tiếp điểm trạng thái sẽ thay đổi và gửi thông tin về trung tâm báo cháy.

Trung tâm sẽ hiển thị thông báo tương ứng để người vận hành biết rằng máy bơm đã được kích hoạt.

Tín hiệu này đặc biệt quan trọng trong quá trình xử lý cháy thực tế.

Kết nối tín hiệu sự cố bơm

Ngoài tín hiệu hoạt động, tín hiệu lỗi cũng cần được giám sát liên tục.

Các lỗi có thể bao gồm mất pha, quá tải, lỗi động cơ, lỗi bộ điều khiển hoặc các sự cố điện khác.

Khi xuất hiện lỗi, trung tâm báo cháy sẽ phát cảnh báo giúp bộ phận kỹ thuật xử lý kịp thời.

Điều này giúp giảm nguy cơ hệ thống chữa cháy không hoạt động khi có cháy.

Giám sát nguồn điện của hệ thống bơm

Nguồn điện là yếu tố quyết định khả năng vận hành của máy bơm chữa cháy.

Nếu nguồn điện bị mất hoặc gặp sự cố, khả năng chữa cháy của công trình sẽ bị ảnh hưởng nghiêm trọng.

Do đó, tín hiệu mất nguồn điện thường được đưa về trung tâm báo cháy để giám sát liên tục.

Nhờ vậy, các sự cố nguồn điện có thể được phát hiện ngay khi phát sinh.

Giám sát chế độ Auto và Manual

Theo yêu cầu vận hành, tủ điều khiển máy bơm thường có chế độ tự động và chế độ bằng tay.

Trạng thái này cũng nên được kết nối với trung tâm báo cháy.

Trong trường hợp bơm bị chuyển sang chế độ bằng tay ngoài ý muốn, người quản lý có thể nhanh chóng phát hiện và khắc phục.

Điều này đặc biệt quan trọng đối với các công trình yêu cầu mức độ an toàn cao.

Kết nối với hệ thống BMS

Ngoài trung tâm báo cháy, các tín hiệu máy bơm còn có thể được truyền về hệ thống quản lý tòa nhà.

Việc tích hợp giúp phòng điều khiển trung tâm theo dõi đồng thời nhiều hệ thống kỹ thuật.

Tuy nhiên, trung tâm báo cháy vẫn là hệ thống ưu tiên trong việc giám sát các tín hiệu liên quan đến PCCC.

Yêu cầu đối với dây tín hiệu

Dây tín hiệu kết nối giữa tủ bơm và module giám sát cần được lựa chọn phù hợp.

Dây phải có khả năng chống nhiễu và đáp ứng yêu cầu kỹ thuật của hệ thống báo cháy.

Trong các khu vực có nhiều thiết bị điện công suất lớn, cần thực hiện các biện pháp chống nhiễu để đảm bảo tín hiệu truyền ổn định.

Ngoài ra, việc đánh dấu dây và quản lý tuyến cáp rõ ràng sẽ hỗ trợ tốt cho công tác bảo trì.

Kiểm tra sau khi đấu nối

Sau khi hoàn thành kết nối, cần tiến hành kiểm tra từng tín hiệu riêng biệt.

Thử khởi động bơm.

Mô phỏng sự cố.

Kiểm tra mất nguồn.

Kiểm tra chuyển đổi chế độ vận hành.

Mỗi tín hiệu phải được xác nhận hiển thị chính xác trên trung tâm báo cháy.

Đây là bước quan trọng trong quá trình nghiệm thu hệ thống.

Những lỗi thường gặp khi kết nối

Đấu nhầm tiếp điểm tín hiệu.

Sử dụng sai loại module.

Không cấu hình đúng địa chỉ thiết bị.

Đấu nối lỏng gây mất tín hiệu.

Không kiểm tra tín hiệu thực tế sau khi lắp đặt.

Bỏ sót các tín hiệu quan trọng cần giám sát.

Những lỗi này có thể làm giảm hiệu quả giám sát của hệ thống và gây khó khăn trong quá trình vận hành.

Lợi ích của việc giám sát máy bơm từ trung tâm báo cháy

Phát hiện nhanh tình trạng hoạt động của máy bơm.

Giám sát liên tục các sự cố kỹ thuật.

Nâng cao độ tin cậy của hệ thống chữa cháy.

Hỗ trợ xử lý sự cố nhanh chóng.

Giảm nguy cơ hệ thống không sẵn sàng khi xảy ra cháy.

Tăng hiệu quả quản lý vận hành công trình.

Kết luận

Kết nối tín hiệu máy bơm chữa cháy với trung tâm báo cháy là một phần quan trọng trong hệ thống PCCC hiện đại. Việc giám sát đầy đủ các tín hiệu hoạt động, sự cố, nguồn điện và trạng thái vận hành của máy bơm giúp nâng cao khả năng kiểm soát hệ thống chữa cháy và đảm bảo các thiết bị luôn trong trạng thái sẵn sàng hoạt động.

Một hệ thống được thiết kế và đấu nối đúng kỹ thuật sẽ giúp người vận hành phát hiện sớm các bất thường, giảm thiểu rủi ro và nâng cao hiệu quả bảo vệ con người cũng như tài sản khi xảy ra sự cố cháy nổ.
